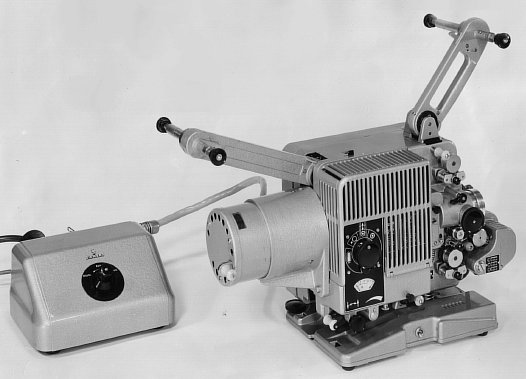

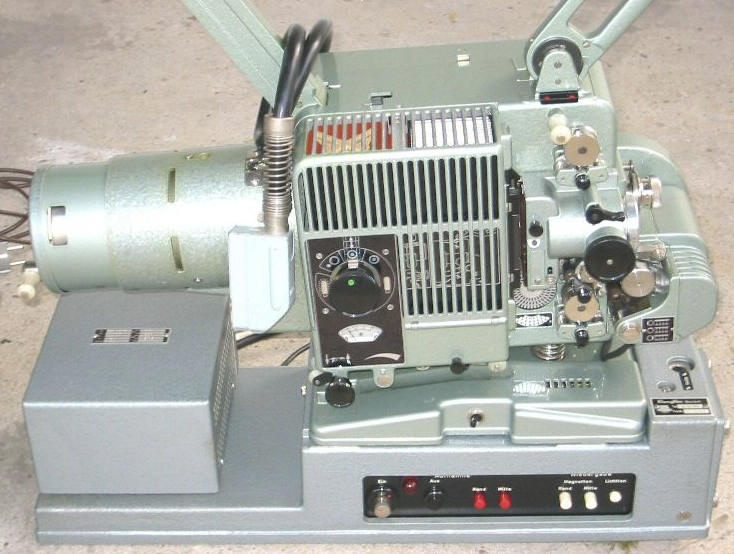

Eine  eher weniger anzutreffende Maschine, da diese hauptsächlich für Fernsehstudios produziert wurde, ist der Siemens 2000 Projektor Synchro Zweiband Studio. Hier ist der Synchronmotor hinten direkt auf der Achse angeflanscht. Der trotzdem vorhandene Universalmotor dient rein zur Lüftung.































(Danke an Bernd Pfeiffer für das Bild)

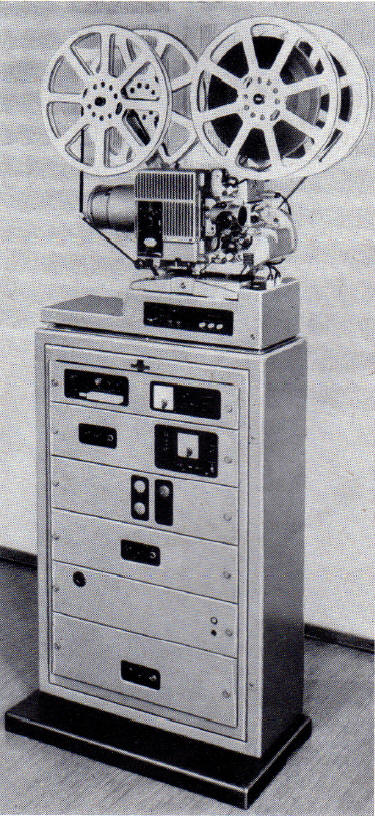

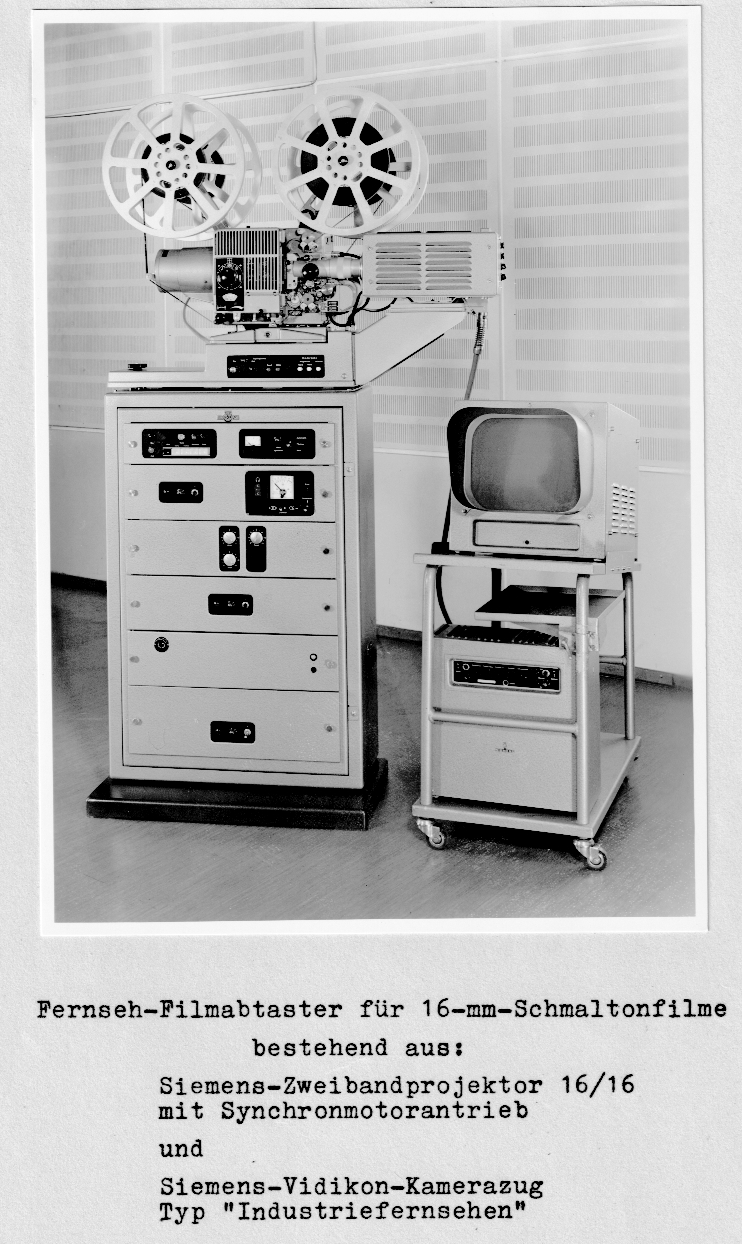

 Auf Verstärkergestell
                                                                                                          mit Kassettenverstärkern
                                                                                                          und Schalteinrichtungen

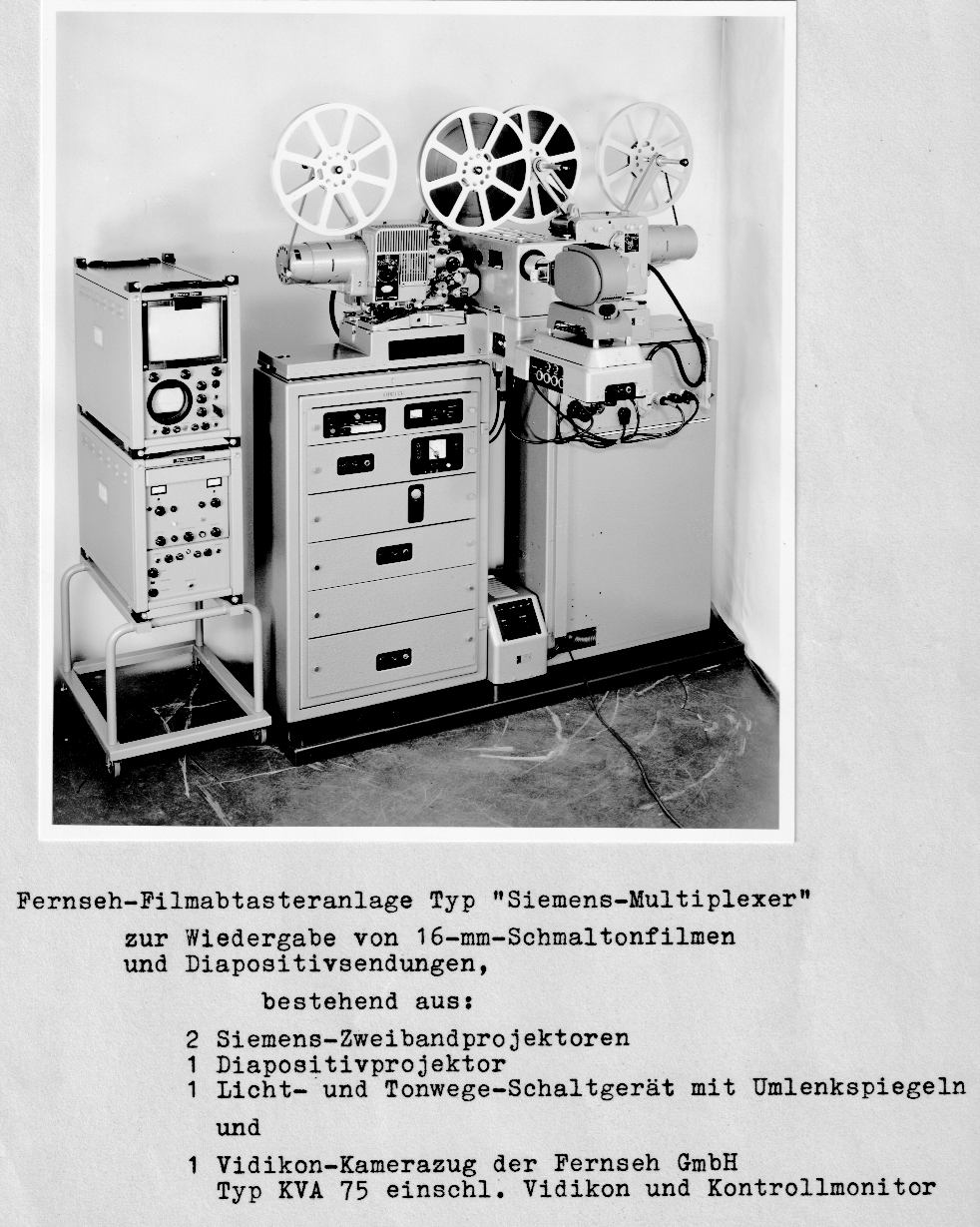

Und  noch ein Werksfoto :







Aktuell freue ich mich darüber auch einen Studio in meiner Sammlung zu haben, allerdings braucht er noch ein weinig Pflege, bevor er wieder läuft.

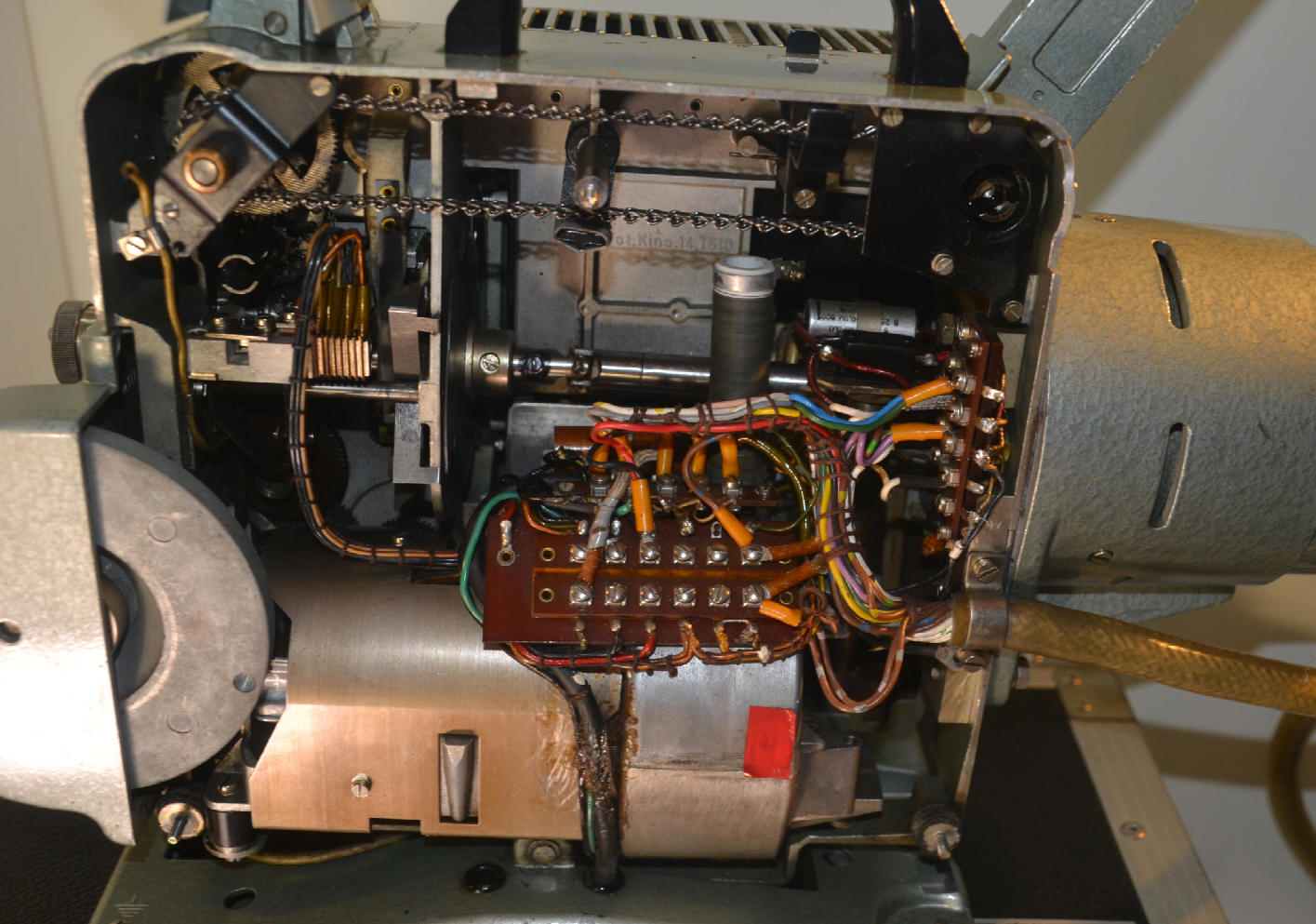

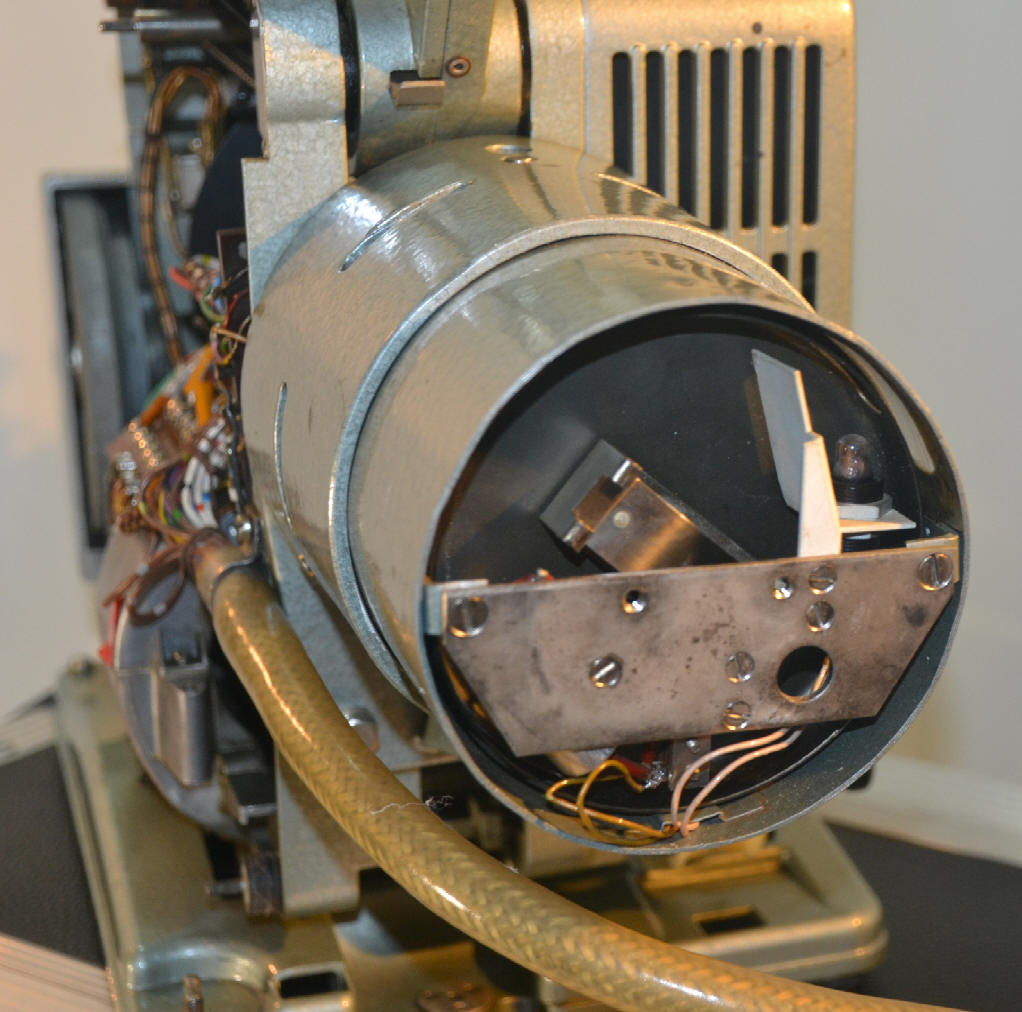

Hier schon mal ein paar Bilder :

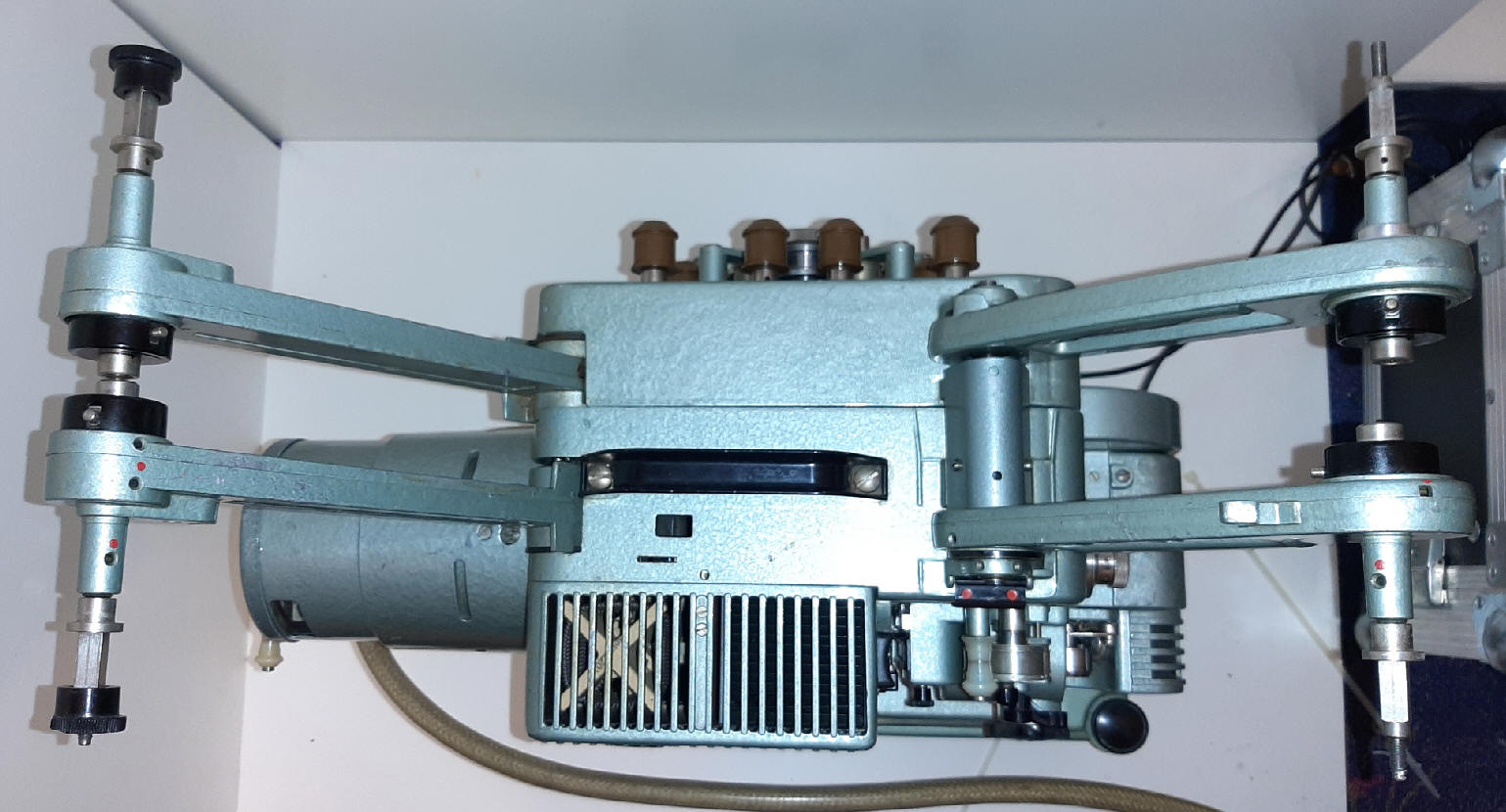

Auffallend, gegenüber den Werksfotos (und den weinigen anderen mir bekannten Bildern) ist die doppelte Ausführung der Spulenarme, also nicht ein Arm mit zweiseitiger Aufnahmemöglichkeit. Sie sind auch nicht einklappbar - was zumindest bei dem hinteren wohl auch bei den anderen Ausführungen nicht gehen wird :-).  Der Transportkoffer  ist dementsprechend groß.

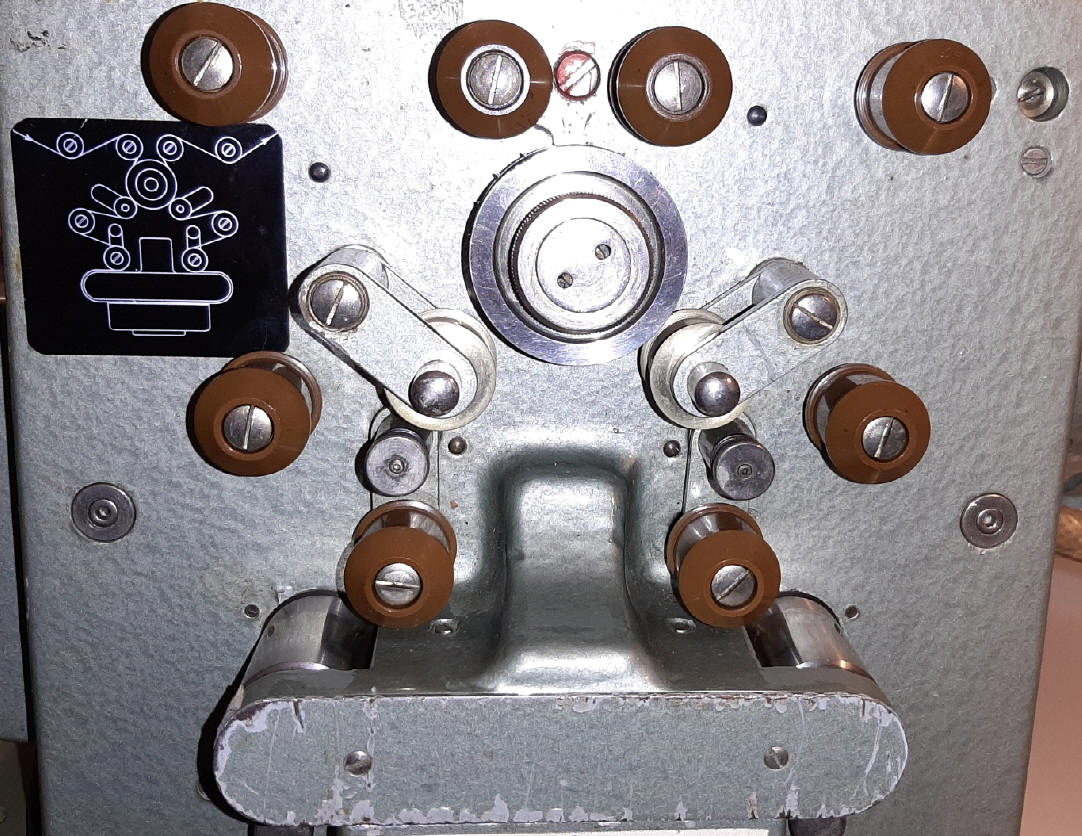

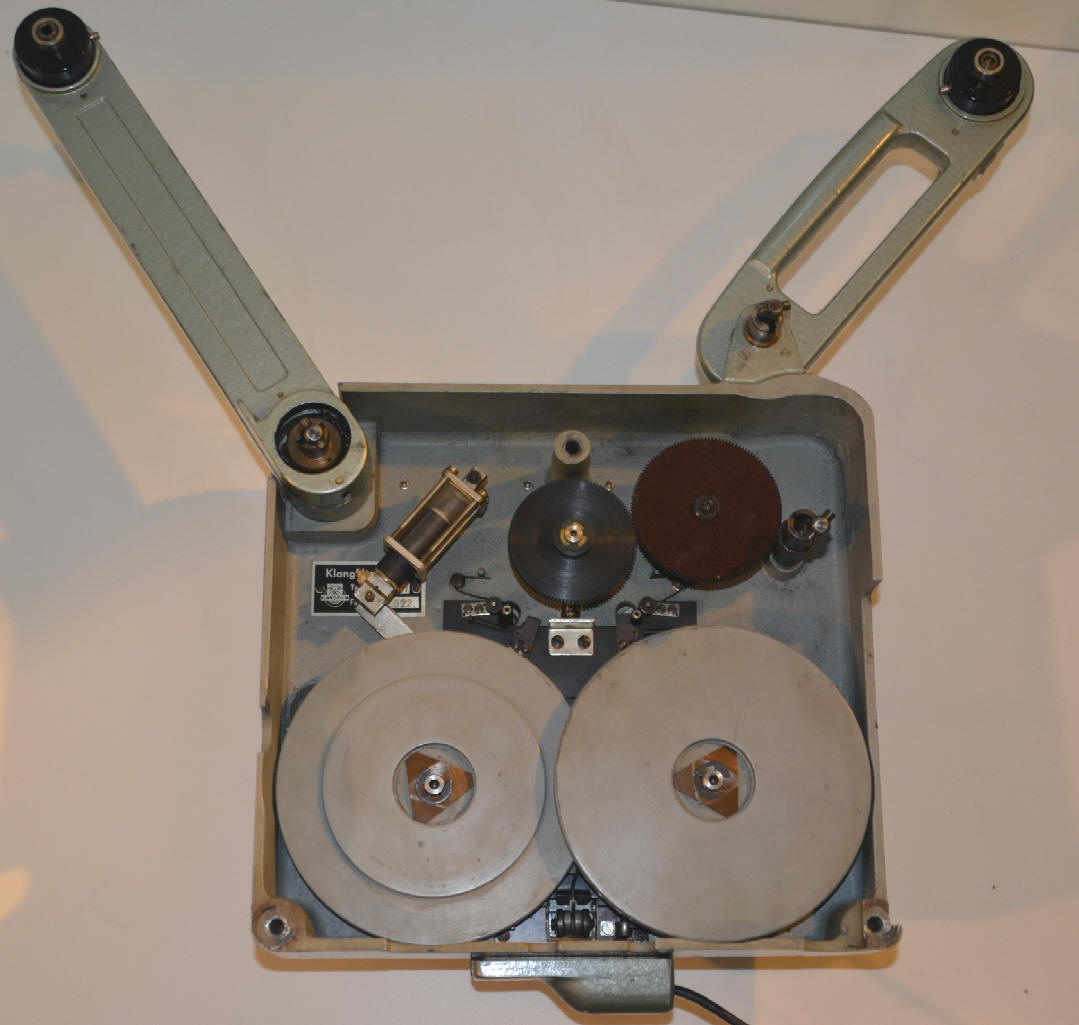

Auch die Tonfilmseite ist besonders, mit dem zwei Schwungscheibenlaufwerk :

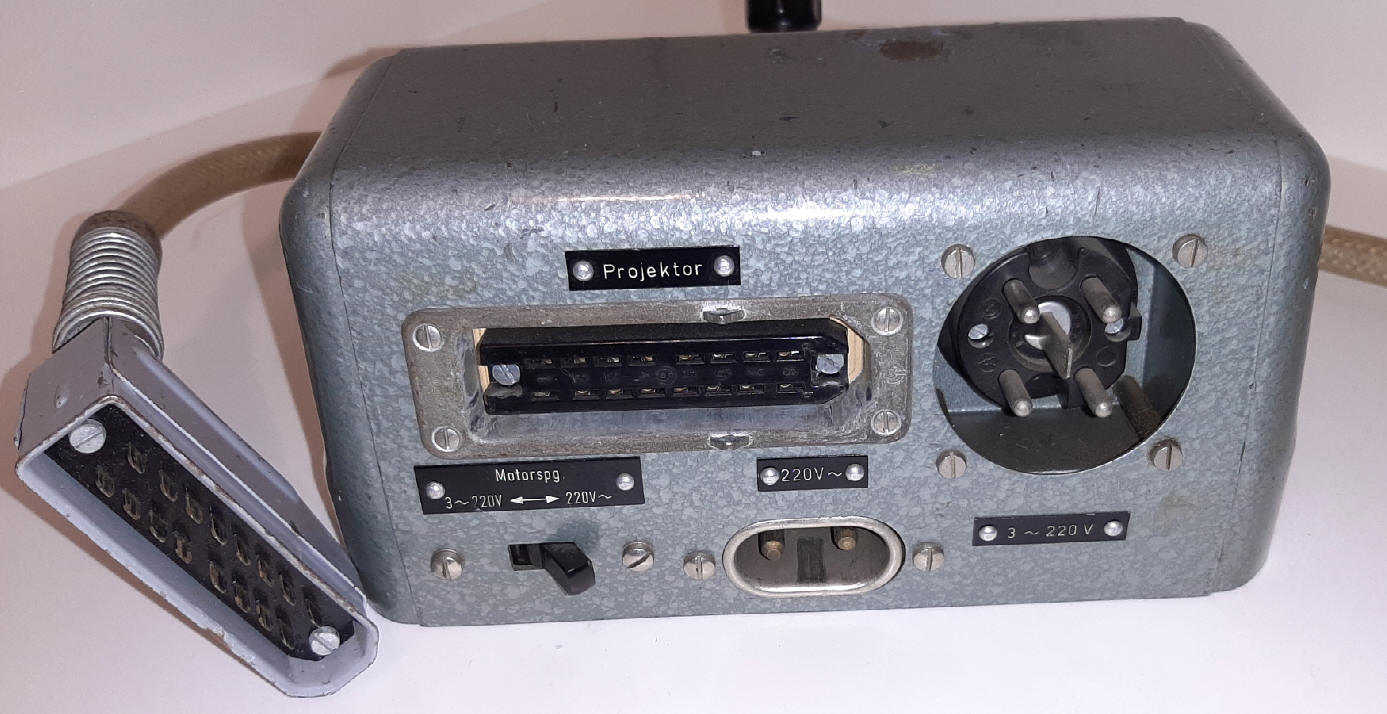

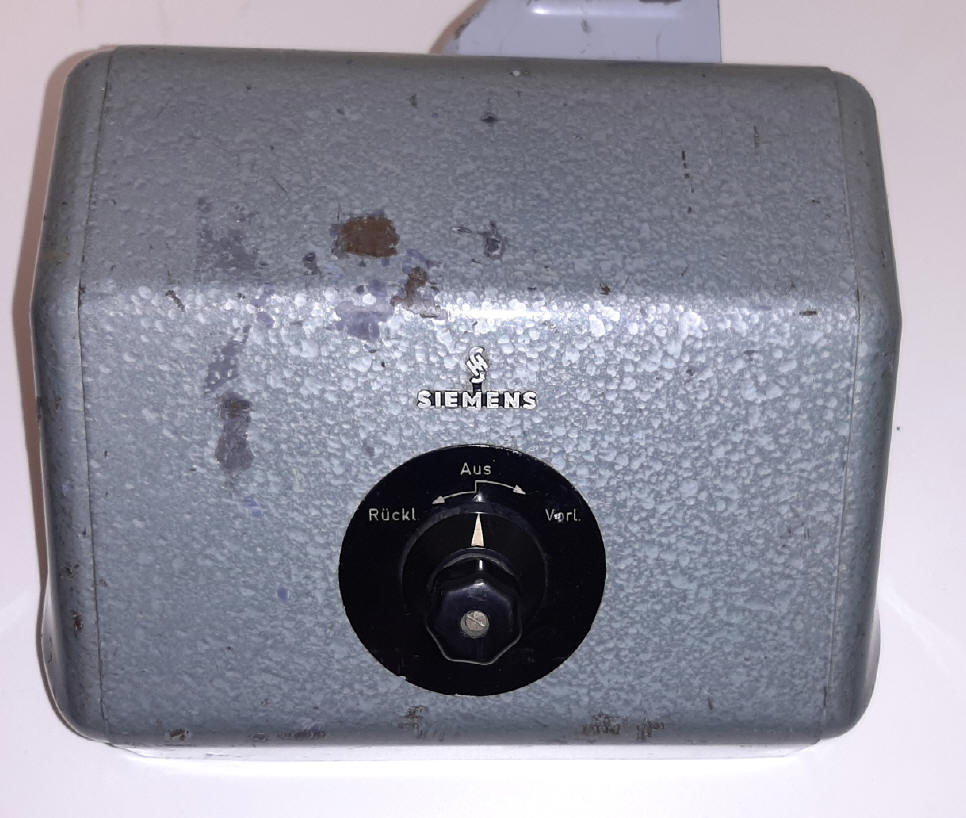

Für den Antrieb des Synchronmotors ist Drehstrom 220 V, 50 Hz , erforderlich, der dem Projektor üb er ein getrenntes Schaltgerät zugeführt wird. Das Schaltgerät dient zum Einschalten des Synchronmotors für Vor- und Rückwärtslauf und liefert die Spannung für den separaten Lüftermotor und die Projektionslampe. Liegt ein Drehstromnetz 380 V vor, so muss dem Projektor ein Drehstromtrafo 380/220 V vorgeschaltet werden.







































Weitere Bilder folgen .....

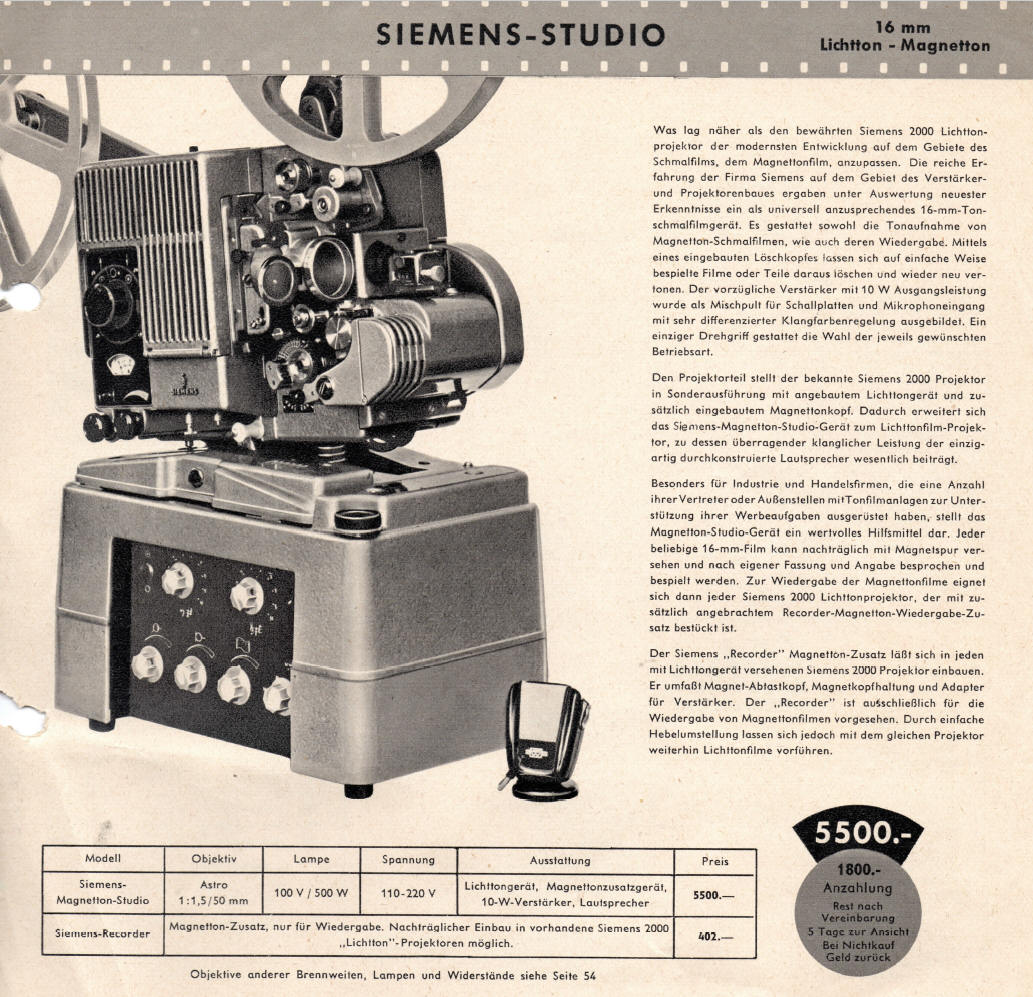

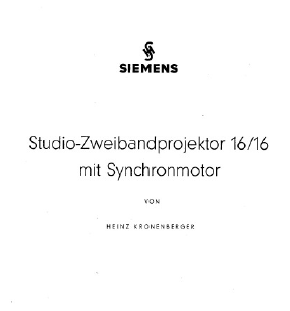

Interessant ist, dass in dieser (keine zeitliche Zuordnung möglich) Anzeige ( vmtl. Teil ein Fachzeitschrift) auch von einem "Siemens-Studio" gesprochen wird.



























Weitere Anleitungen und Prospekte finden Sie auf den Dokumentenseiten !!
