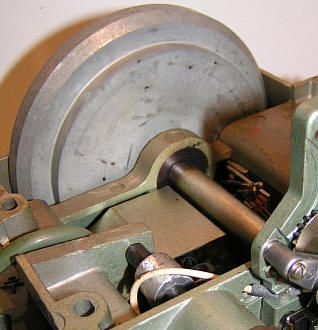

Da überwiegend Lichttonfilme verwendet werden, sind sehr viele Projektoren "nur" mit einem Tonlaufwerk für die Lichttonabtastung ausgerüstet. Diese Laufwerk enthält neben den zusätzlichen Führungsrollen und der Schwungmasse auch die Tonlampe, Tonoptik und die Fotozelle. Alle Magnettonlaufwerke können aber auch Lichtton abtasten.

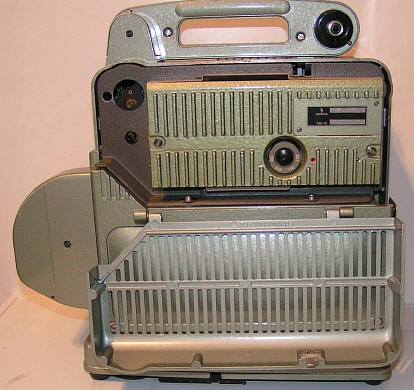

Hier ein Siemens Projektor 2000 mit Lichttonteil, der auf einen Verstärker aufgesetzt werden kann.

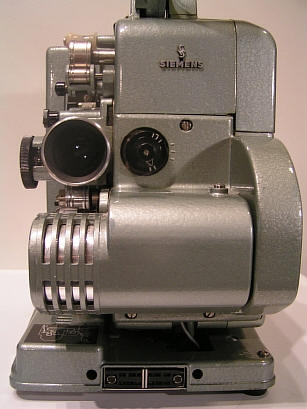

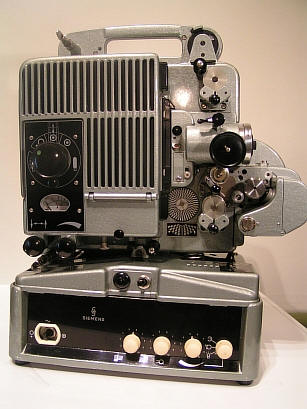

Und eine Variante mit fest verbundenem Röhrenverstärker

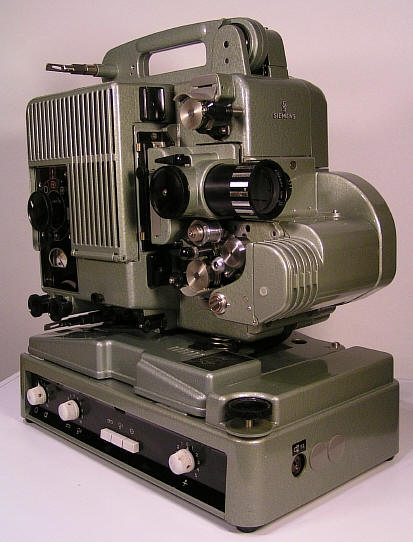

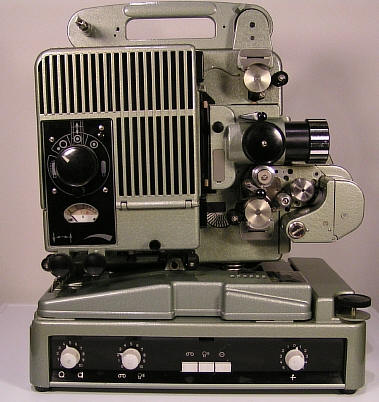

Und hier noch einer mit einem 7,5 W Transistorverstärker

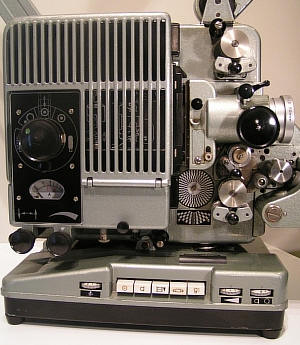

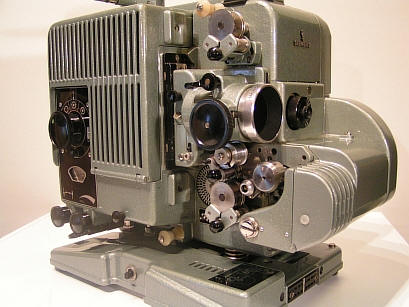

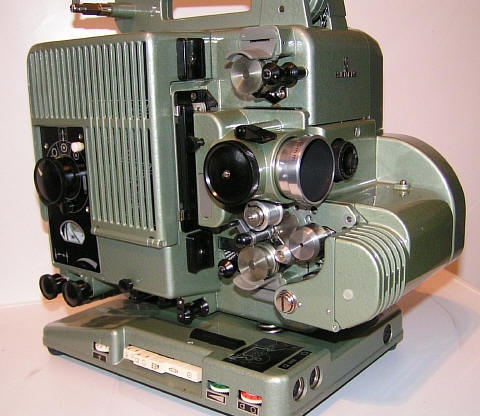

Dieser Projektor hat den relativ seltenen 2 W Transistorverstärker in seinem sehr flachen Projektorfuß "versteckt". Durch die geringe Leistung wurde er für die Verwendung in Schulen nicht zugelassen.

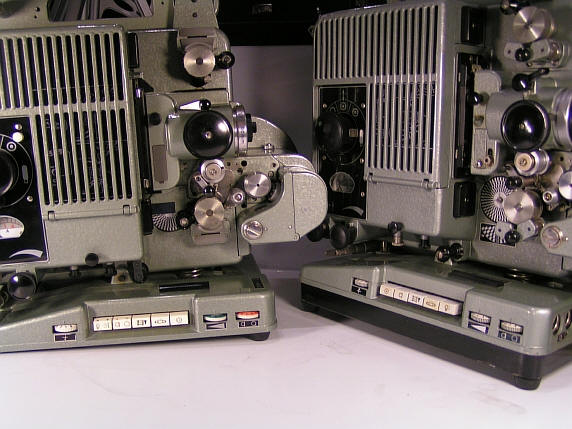

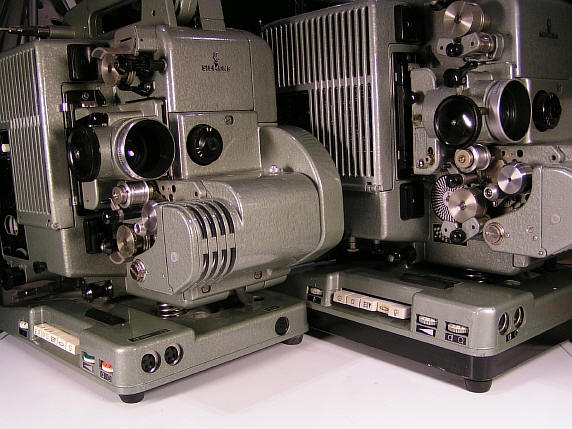

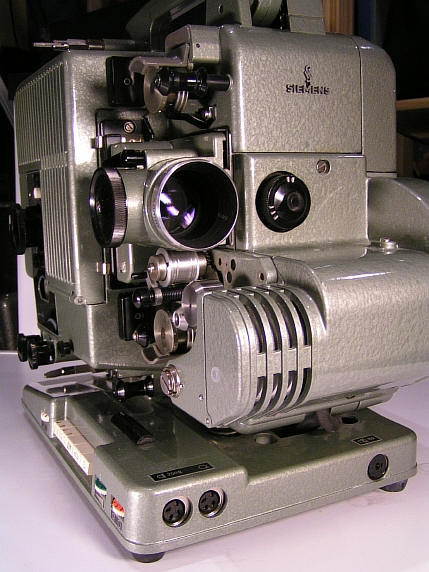

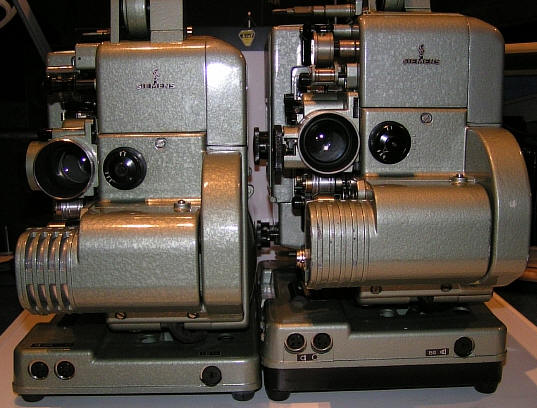

Hier ein paar Impressionen der beiden Typen im direkten Vergleich :

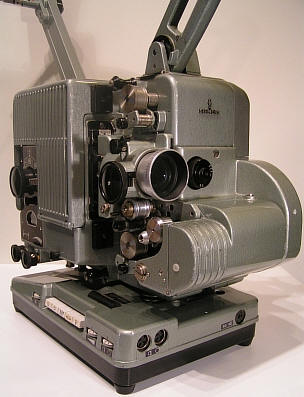

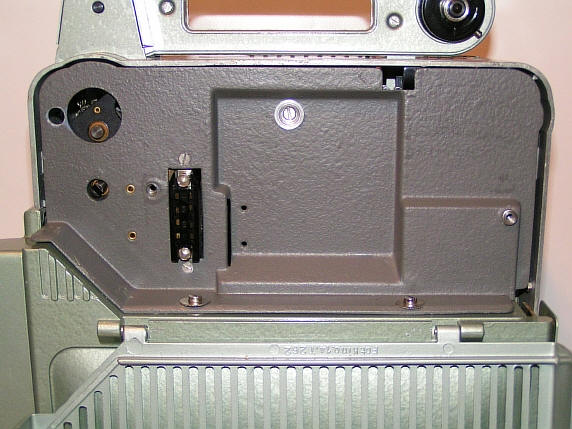

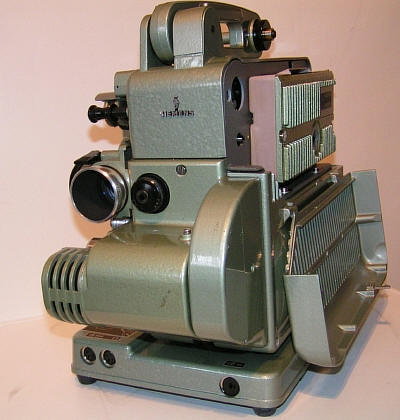

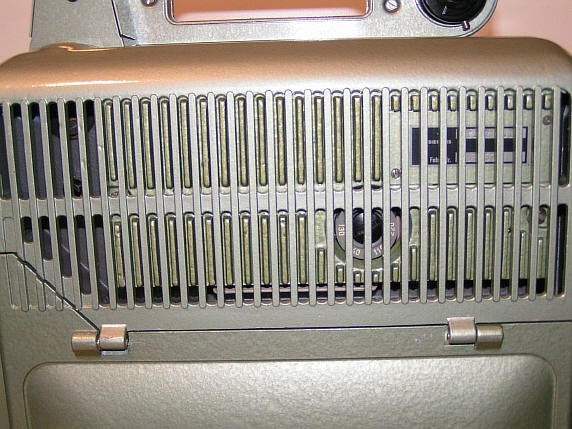

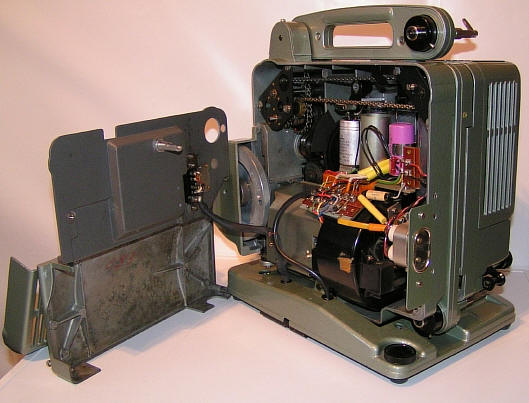

Auch wenn dieser Projektor wieder wie der oben abgebildete mit 2 W Verstärker aussieht, so handelt es sich doch um ein nicht so verbreitetes Exemplar. In diesem Schaltplanausschnitt ist die Belegung einer kleinen Messerkontaktleiste erkennbar. Über diese Kontakte kann eine 7,5 W Zusatzendstufe angesteckt werden. Da der Projektor damit über einen vollwertigen 7,5 W Verstärker verfügt, hat er auch die FWU Schulzulassung erhalten. Dies war eher zum Nachrüsten gedacht, da es vmtl. billiger war gleich einen Projektor mit der höheren Verstärkerleistung zu beschaffen. Hatte man allerdings bereits eine 2 W Version, so konnte dieser Nachrüstsatz natürlich durchaus eine Effektive Möglichkeit zur benötigten Leistungssteigerung sein. Da die Zusatzendstufe sicher nicht als externes Anhängsel ( mit den daraus resultierenden Nachteilen wie schnelle Verlust - / Beschädigungsmöglichkeiten ) akzeptiert worden wäre, gab es diese sehr pfiffige Lösung. Zum Nachrüstsatz gehörte nicht nur der eigentliche Verstärker, sondern auch das Rückwandoberteil - als Ersatz für die Kabelaufwicklung - und ein Montagesatz für den geänderten Netzanschluss über einen Heißgerätestecker. Und jetzt der Projektor aus der interessanteren Perspektive :
Detailbilder der Zusatzendstufe sind unter Verstärker oder auf der 2W -> 7,5 W Seite finden.
Ein spätes Modell auf dem 12 W Transistorverstärker und mit einem 1,5 30-50mm Varioobjektiv.
Weitere Anleitungen und Prospekte finden Sie auf den Dokumentenseiten !! |
