S 2000 2W -> 7,5W
S 2000 Stumm S 2000 Lichtton S 2000 Magnetton S 2000 Zweiband S 2000 Synchron S  2000 St S 2000 St manuell S 2000 mit Marc 300 S 2000 2W -> 7,5W Bunte Kuh S 2000 Automatic S 2000 Verstaerker Lautsprecher Zubehoer " Kleinigkeiten " Tipps & Tricks Spezial



Die spätern Modelle des Projektors wurden mit Transistorenverstärkern ausgerüstet:





ein 7,5 W Transistorverstärker im Projektorfuß ( Sockelverstärker ).





und  der relativ seltenen 2 W Transistorsockelverstärker, der noch etwas flacher ausfällt. Durch die geringe Leistung wurde ihm allerdings die Schulzulassung verweigert .

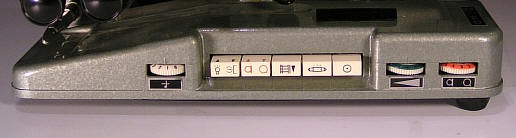

Hier ein paar Impressionen der beiden Typen im direkten Vergleich :

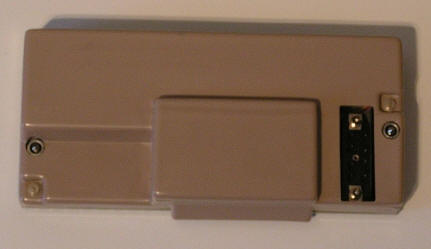

Auch wenn dieser Projektor wieder wie der oben abgebildete mit 2 W Verstärker aussieht, so handelt es sich doch um ein nicht so verbreitetes Exemplar. In diesem Schaltplanausschnitt ist die Belegung einer kleinen Messerkontaktleiste erkennbar.

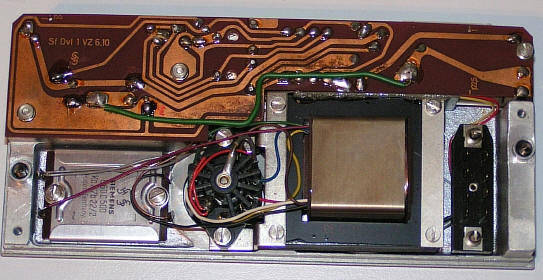

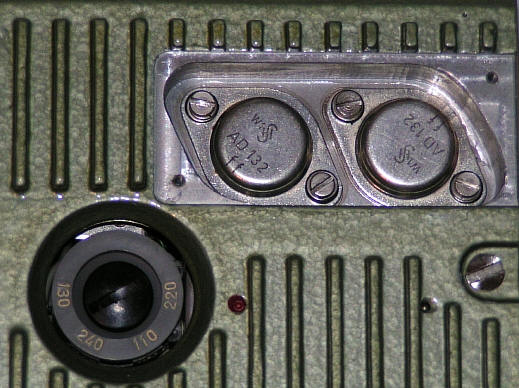

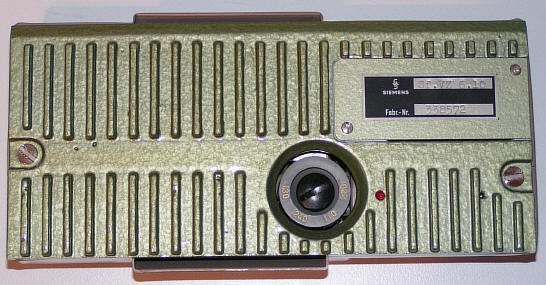

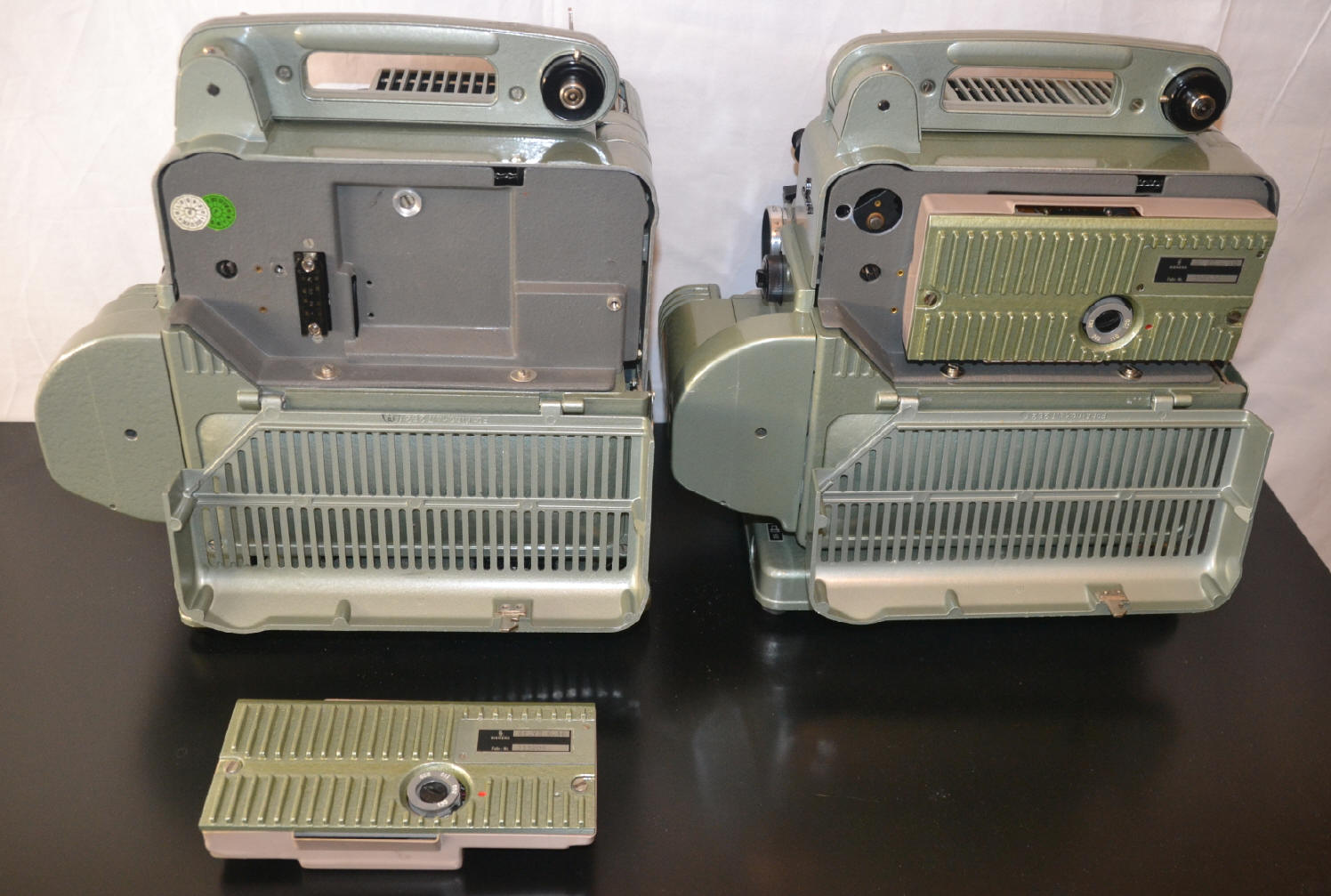

Über diese Kontakte kann eine 7,5 W Zusatzendstufe angesteckt werden. Da der Projektor damit über einen vollwertigen 7,5 W Verstärker verfügt, hat er auch wieder die FWU Schulzulassung erhalten. Dies war eher zum Nachrüsten gedacht, da es vmtl. billiger war gleich einen Projektor mit der höheren Verstärkerleistung zu beschaffen. Hatte man allerdings bereits eine 2 W Version, so konnte dieser Nachrüstsatz natürlich durchaus eine effektive Möglichkeit zur benötigten Leistungssteigerung sein. Da die Zusatzendstufe sicher nicht als externes Anhängsel (mit den daraus resultierenden Nachteilen wie schnelle Verlust - / Beschädigungsmöglichkeiten) akzeptiert worden wäre, gab es diese sehr pfiffige Lösung. Zum Nachrüstsatz gehörte nicht nur der eigentliche Verstärker, sondern auch das Rückwandoberteil - als Ersatz für die Kabelaufwicklung - und ein Montagesatz für den geänderten Netzanschluss über einen Heißgerätestecker.

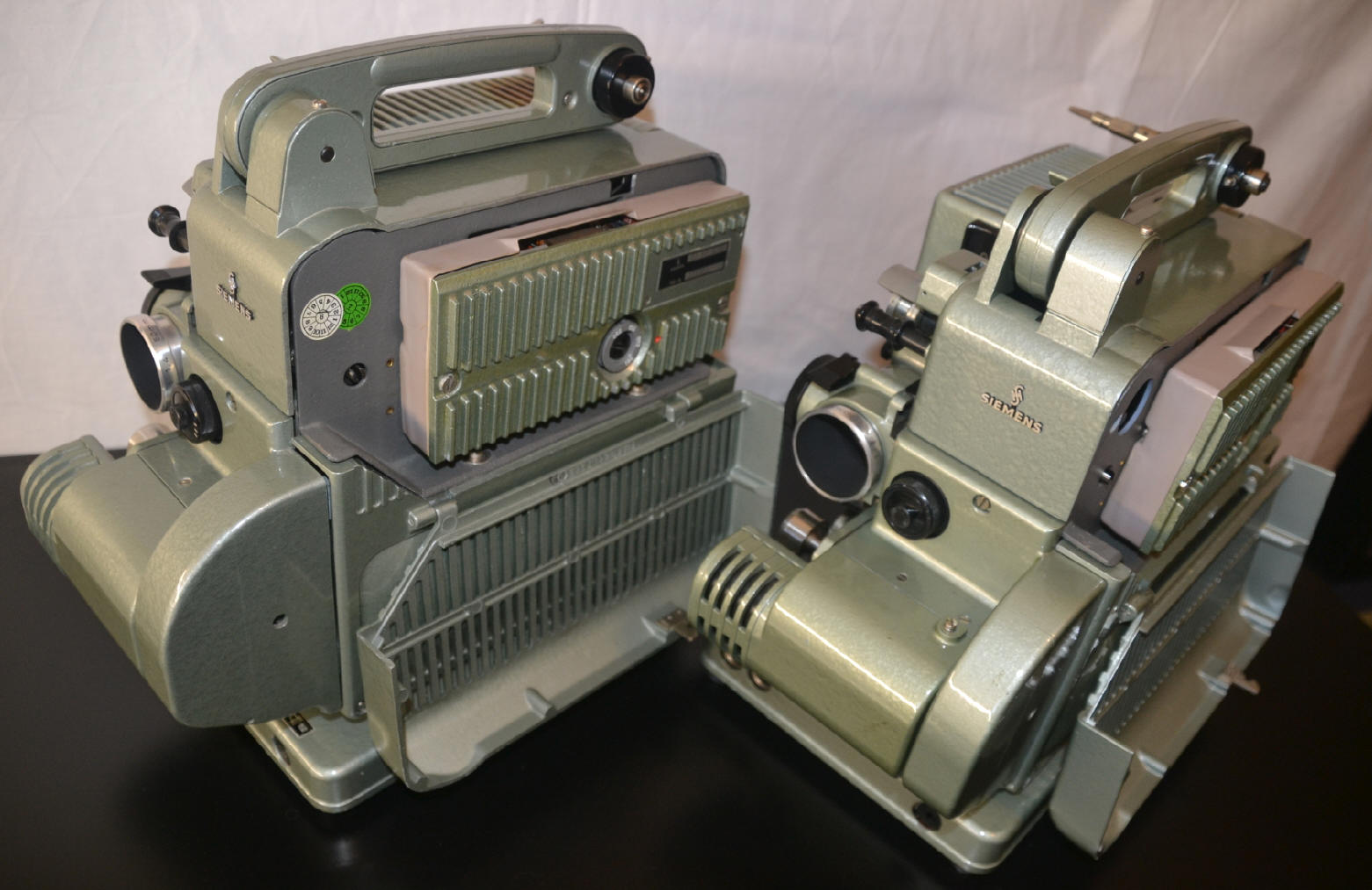

Und jetzt der Projektor aus der interessanteren Perspektive :

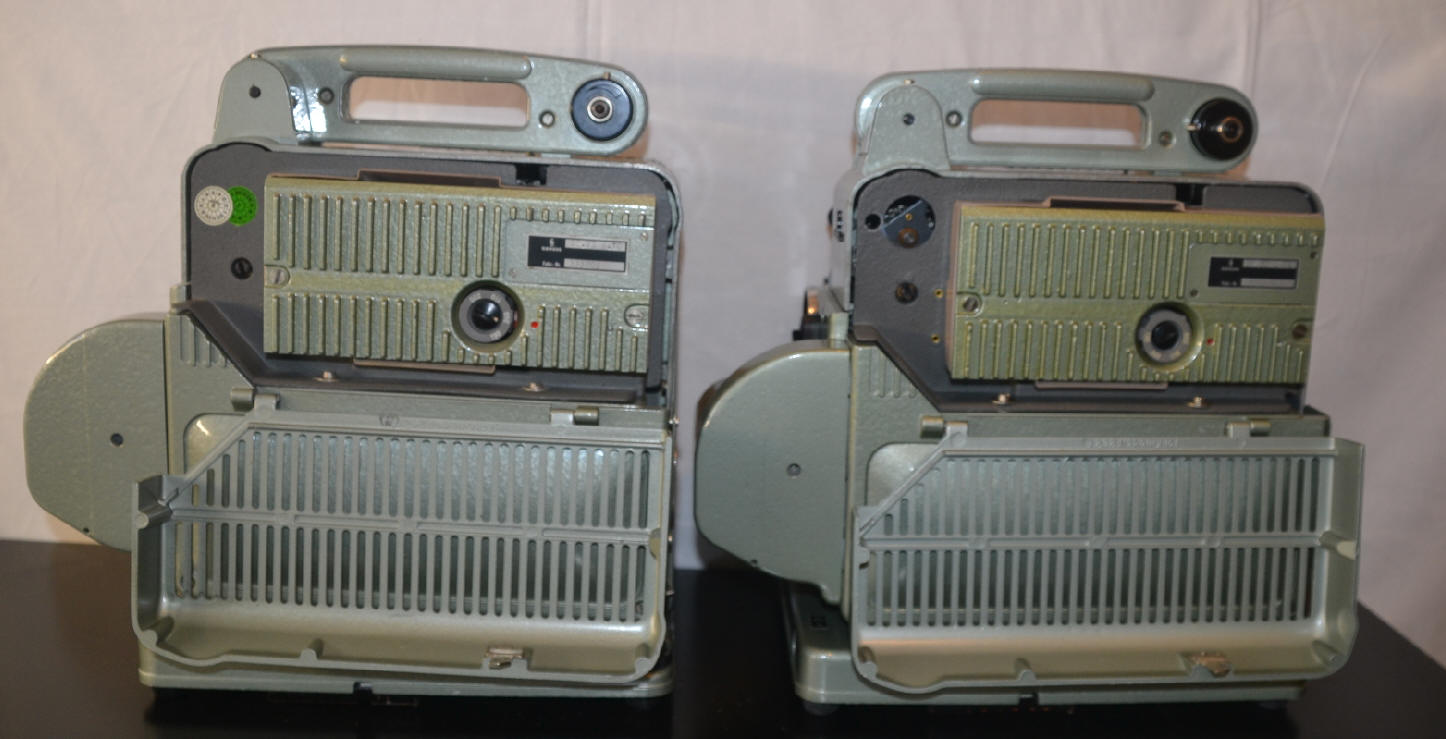

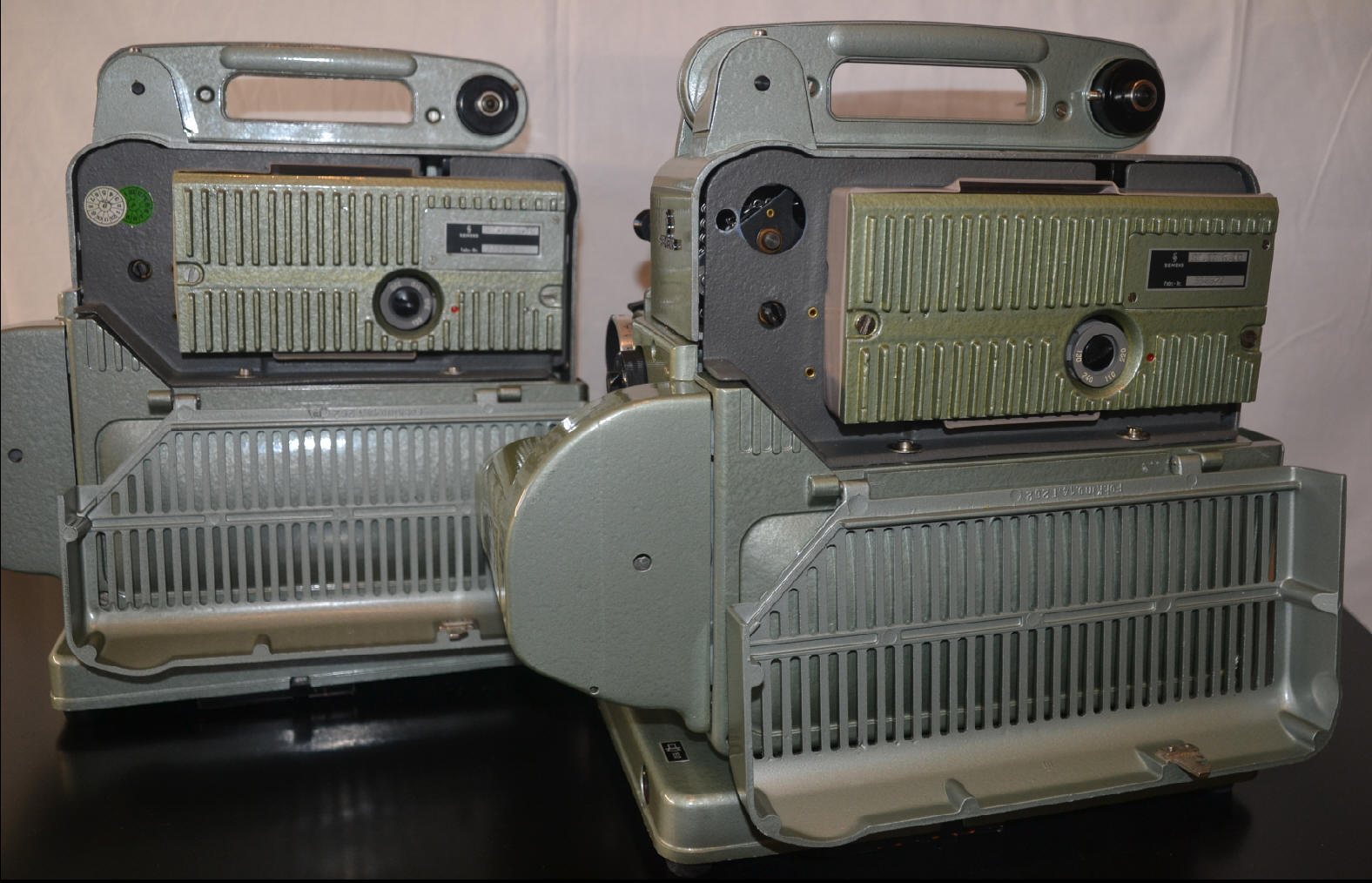

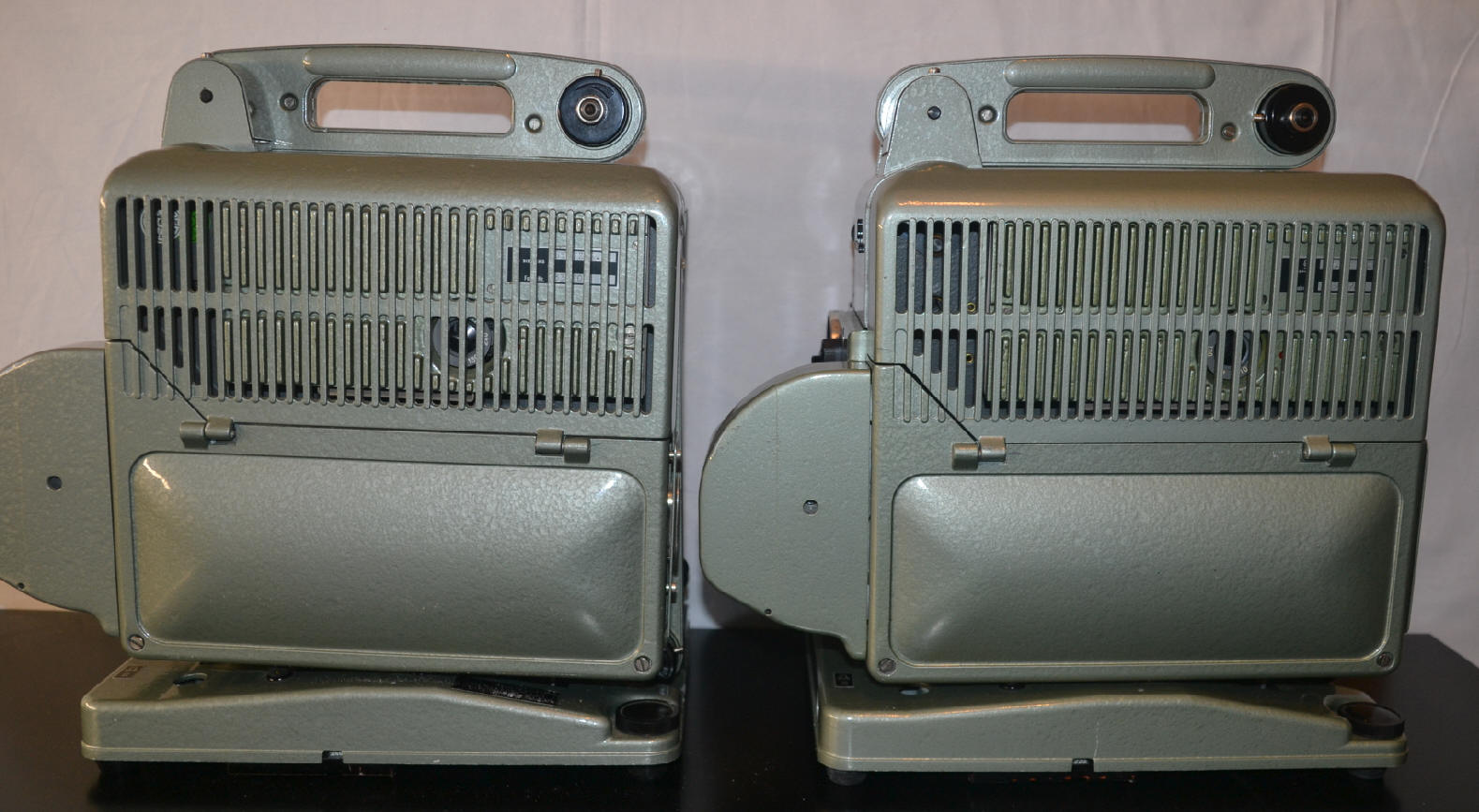

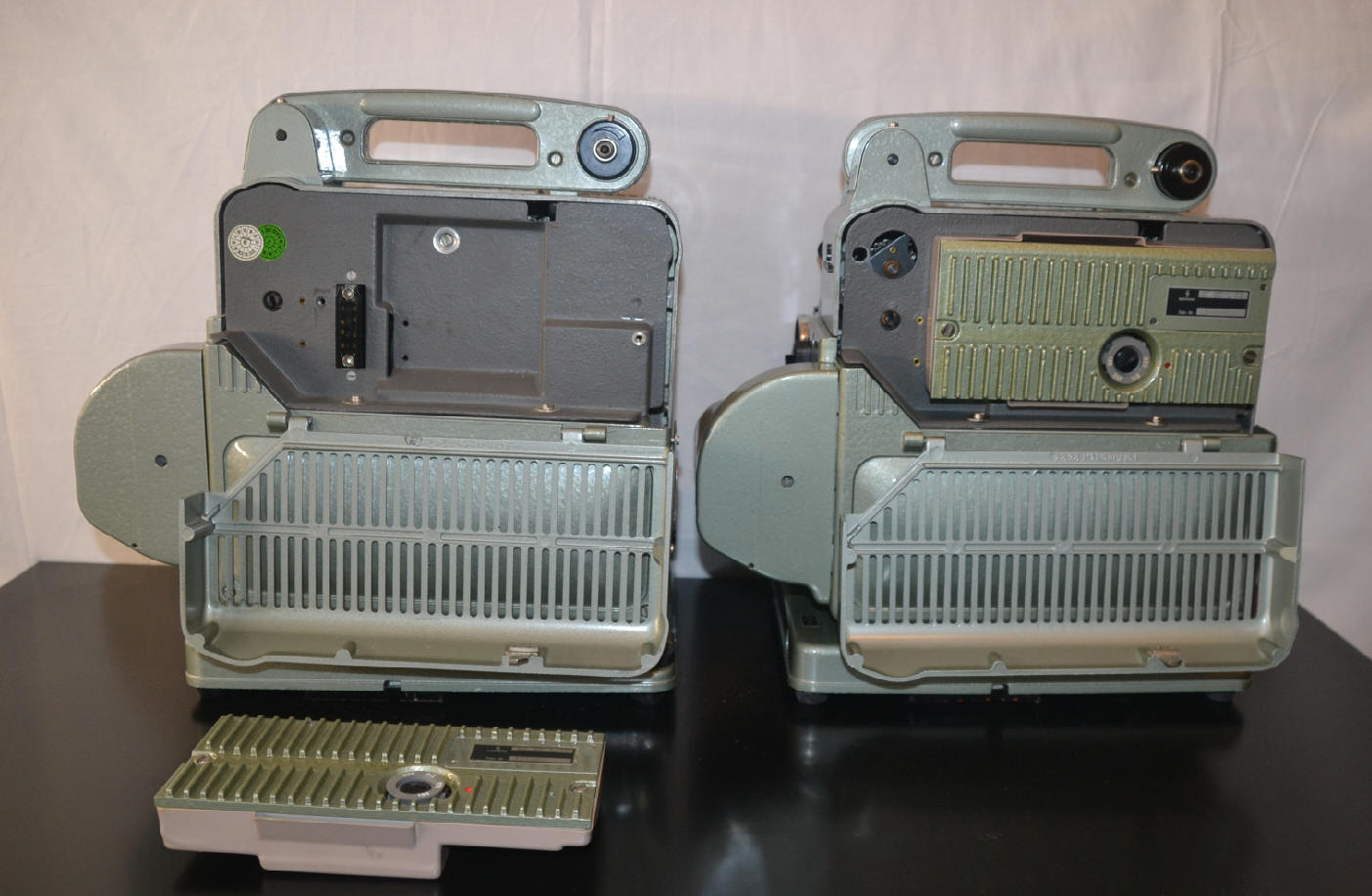

Und noch ein paar Bilder, wenn sich 2 dieser seltenen Projektoren begegnen :
